- ±10 V
- 인가 전압
- ±8 mA
- 측정 전류
- 8 루틴
- 다이오드부터 멤리스터까지
- USB
- 버스 전원 · 별도 어댑터 없음
측정 루틴 8종 · 테스트 소자
다이오드부터 멤리스터까지, 상용 소자로 실습합니다
PC 프로그램과 태블릿 화면이 같은 여덟 가지 측정과 같은 설정 항목을 제공합니다. 멤리스터 루틴 세 가지는 2026년 프로그램 v1.2.0에서 추가되었습니다.
| 루틴 | 측정 내용 | 대표 소자 |
|---|---|---|
| I-V | 전압을 훑으며 전류 측정. Single · Double · Cycle sweep | 저항, 다이오드, LED, 멤리스터 |
| FET Transfer | 드레인 전압을 고정하고 게이트 전압에 따른 전달 특성 | n형 · p형 MOSFET |
| FET Output | 게이트 전압을 단계별로 바꾸며 드레인 전류-전압 | n형 · p형 MOSFET |
| BJT Collector | 베이스 전류를 단계별로 인가하며 컬렉터 특성 곡선군 | NPN · PNP 트랜지스터 |
| I-t | 일정 전압에서 시간에 따른 전류 변화 | 포토레지스터 등 광소자 |
| Retention | 펄스로 기록한 상태가 시간에 따라 유지되는지 측정 | 멤리스터 |
| Endurance | SET → 읽기 → RESET → 읽기를 반복하며 저항 창의 변화 | 멤리스터 |
| P-D | 같은 펄스를 반복 인가하며 컨덕턴스 변화 (강화 · 억제, LTP / LTD) | 멤리스터, 시냅스 소자 |
동봉 테스트 소자
- 저항 0.1 · 1 · 10 kΩ — 옴의 법칙, 직렬 저항
- 발광 다이오드 — 정류 · 문턱 전압
- CD4007 — n-MOSFET 전달 · 출력 특성
- BC546 — NPN BJT 컬렉터 특성
- 포토레지스터 — 빛과 저항, I-t
브레드보드에 그대로 꽂아 측정합니다. 상용 소자라 소모품 부담이 적습니다.
4차시 실습 교안
장비와 함께 한 학기 실습이 갖춰집니다
장비만 받고 교안을 따로 만드실 필요가 없습니다. Otter I-V와 테스트 소자에 맞춘 한 학기 분량의 교안을 함께 드립니다. 아래 그래프는 모두 Otter I-V로 측정한 결과입니다.

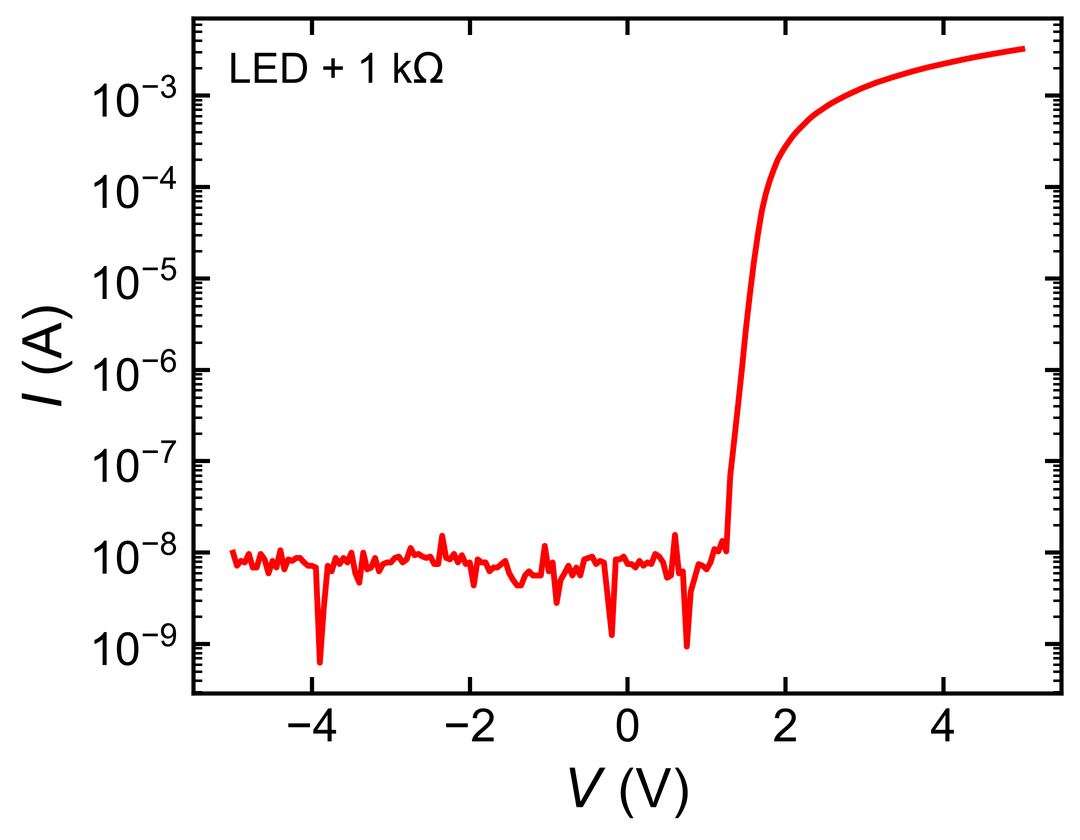

다이오드와 LED

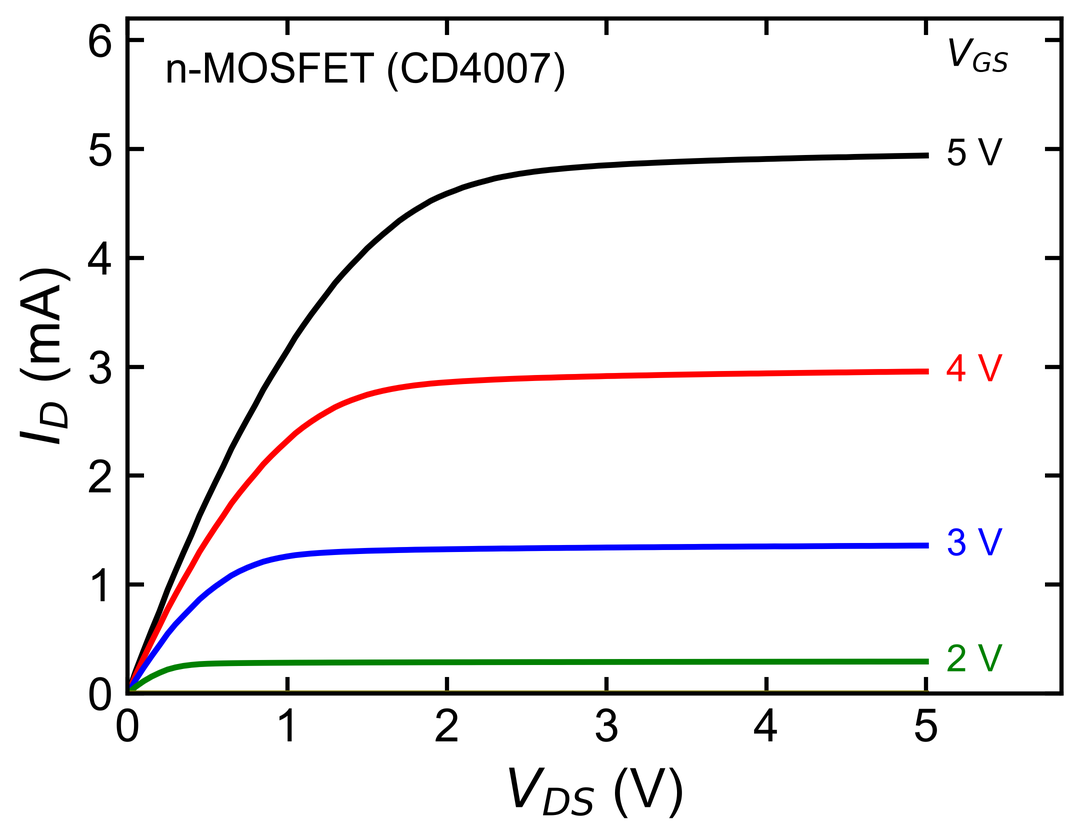

MOSFET

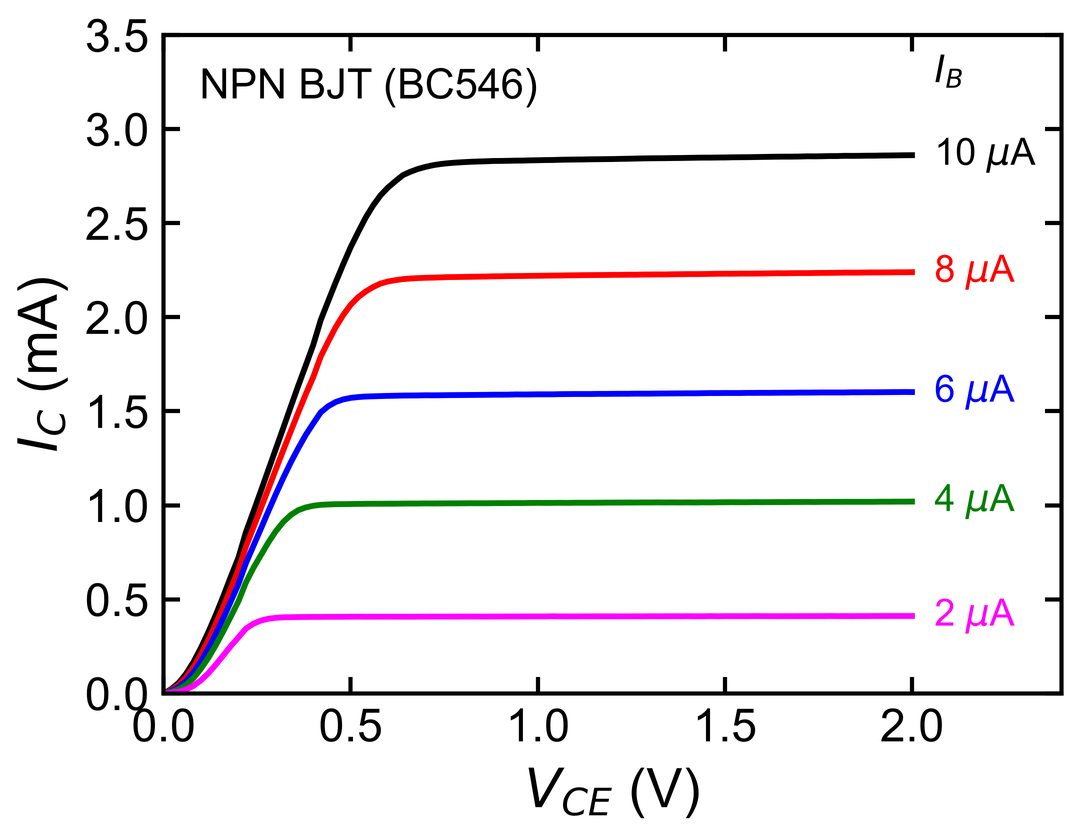

BJT

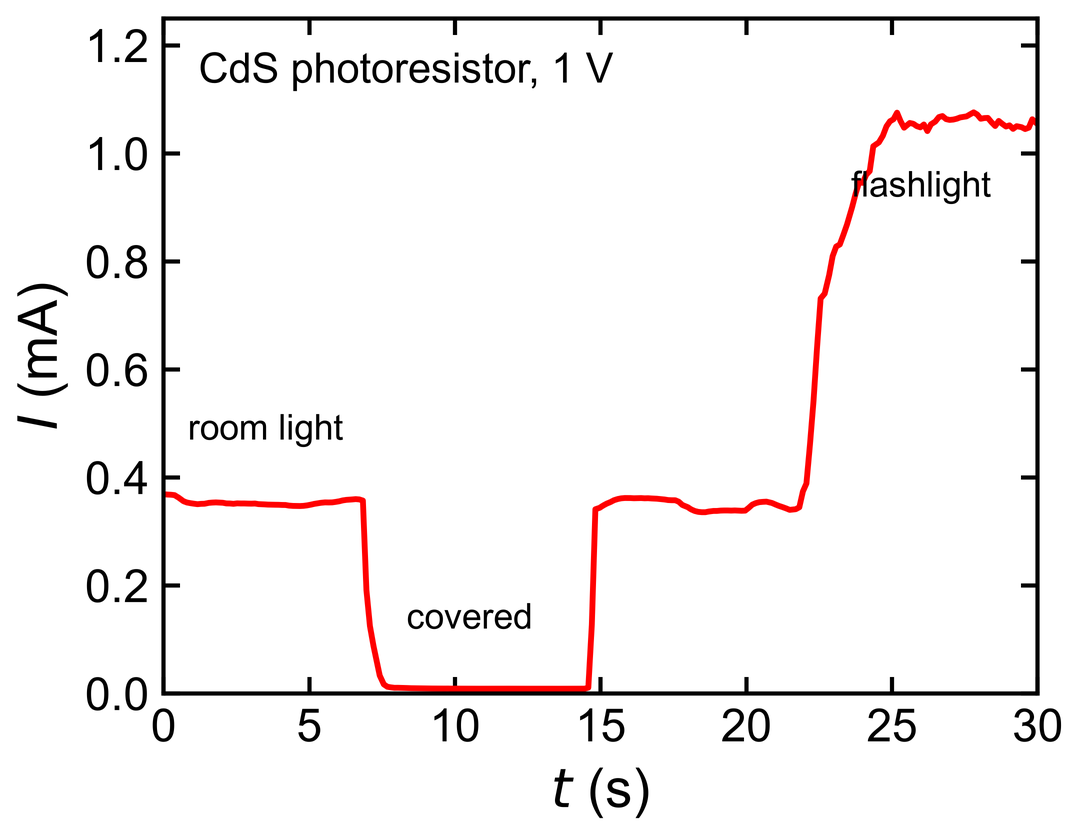

반도체와 빛
교안 구성
이론 → 실험 목표 → 실험 가이드 → 측정 · 분석
차시마다 같은 순서로 구성되어 있습니다. 다이오드 차시를 예로 들면 아래와 같습니다.
P-N 접합의 원리
회로 · 측정 항목 · 분석
브레드보드 연결
학생이 직접 측정
측정한 csv를 엑셀이나 파이썬으로 열어 문턱 전압을 구하고, 이상적인 다이오드 방정식에 맞춰 봅니다.
차시 구성
- 0옴의 법칙 입문과목 소개 · 저항과 측정 익히기
- 1다이오드P-N 접합 · LED
- 2MOSFETCD4007 전달 · 출력
- 3BJTBC546 컬렉터 특성
- 4반도체와 빛포토레지스터 · 빛
- +멤리스터유지 · 내구 · 강화억제 (추가 제공)

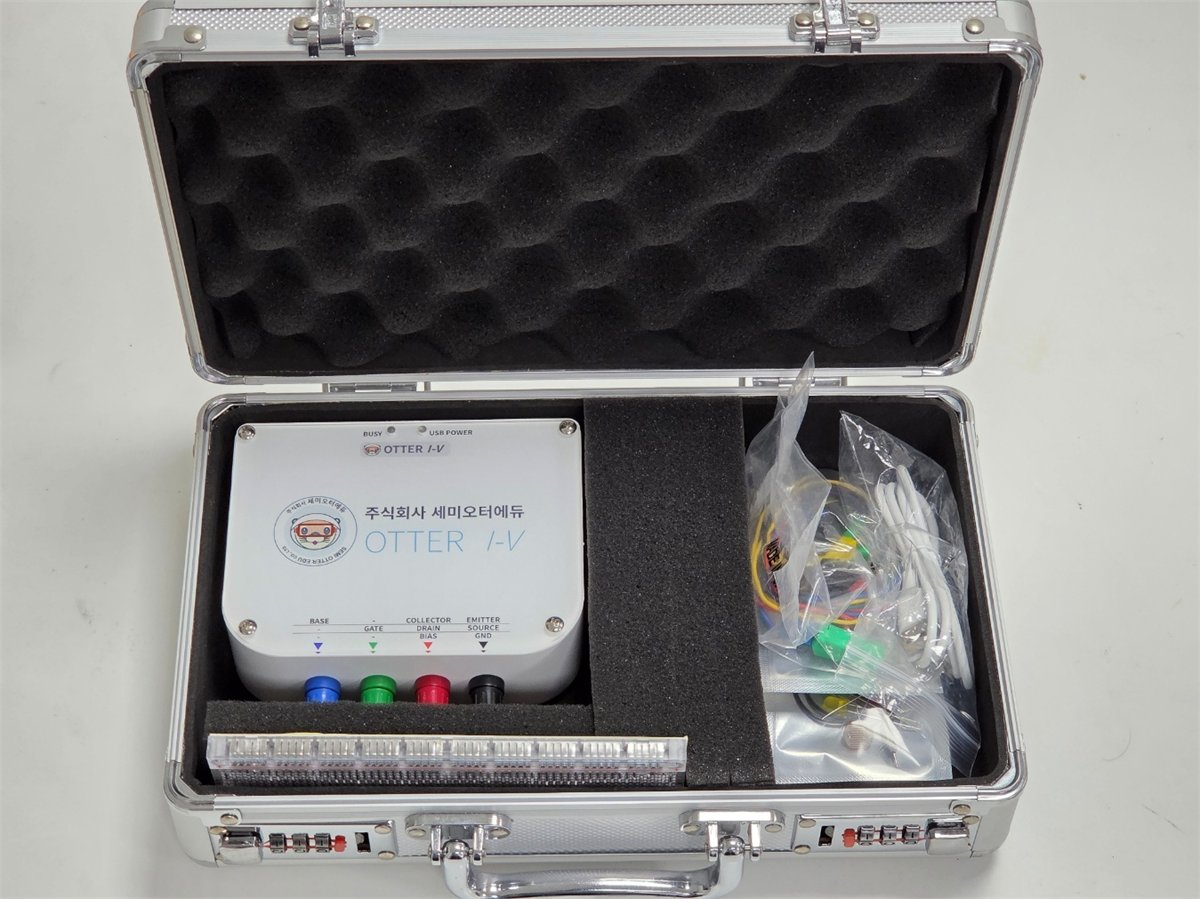

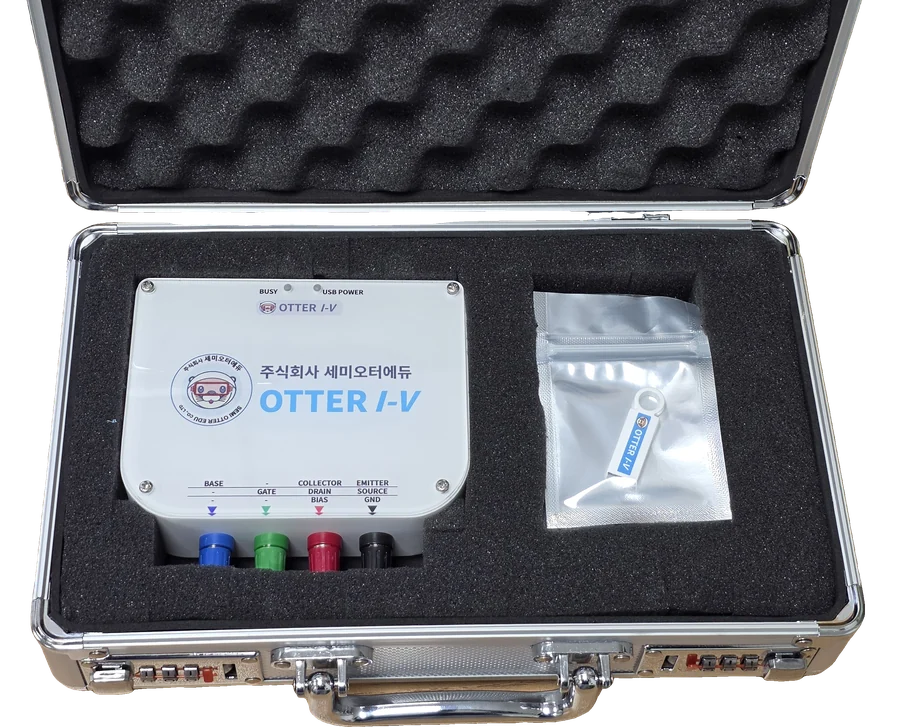

구성품
장비 · 소자 · 교안이 함께
- Otter I-V 본체, USB 케이블, USB A to C 컨버터
- 바나나-점퍼핀 케이블, 브레드보드
- 테스트 소자 — 저항 0.1 / 1 / 10 kΩ, 발광다이오드, CD4007, BC546, 포토레지스터
- 소프트웨어 설치 USB, 4차시 실습 교안
- ABS 케이스 — 본체와 부속품을 함께 수납합니다
구매 시 본체에 학교 · 학과 로고를 인쇄해 드립니다.
재고를 운용하므로 발주 후 5영업일 이내에 출고합니다. 대량 주문은 미리 확인해 주십시오.

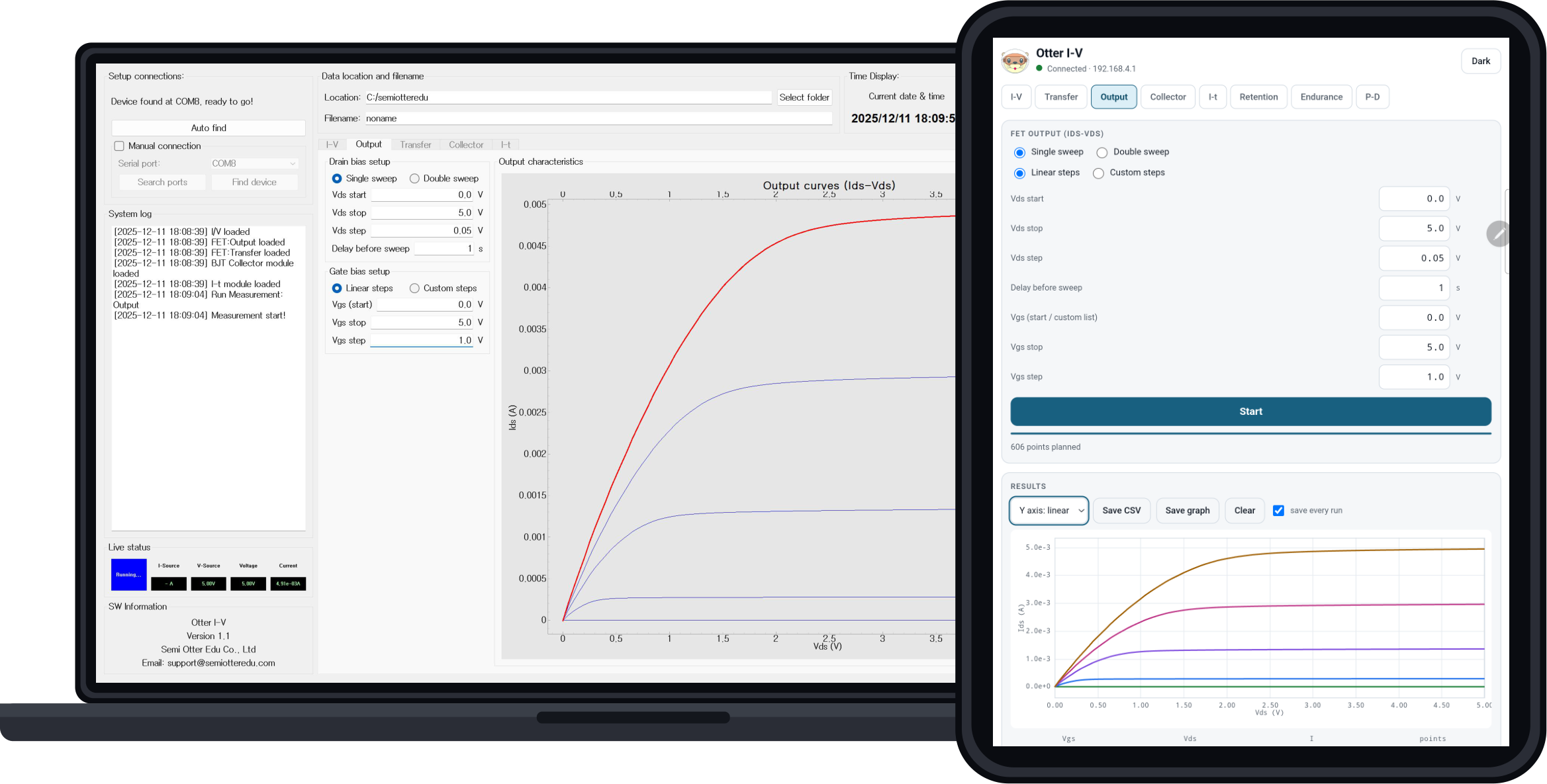

PC · 태블릿 모두 가능
PC는 전용 프로그램, 태블릿은 브라우저
태블릿은 앱 설치 없이 브라우저로 접속합니다. 두 쪽 모두 같은 측정 기능을 씁니다.

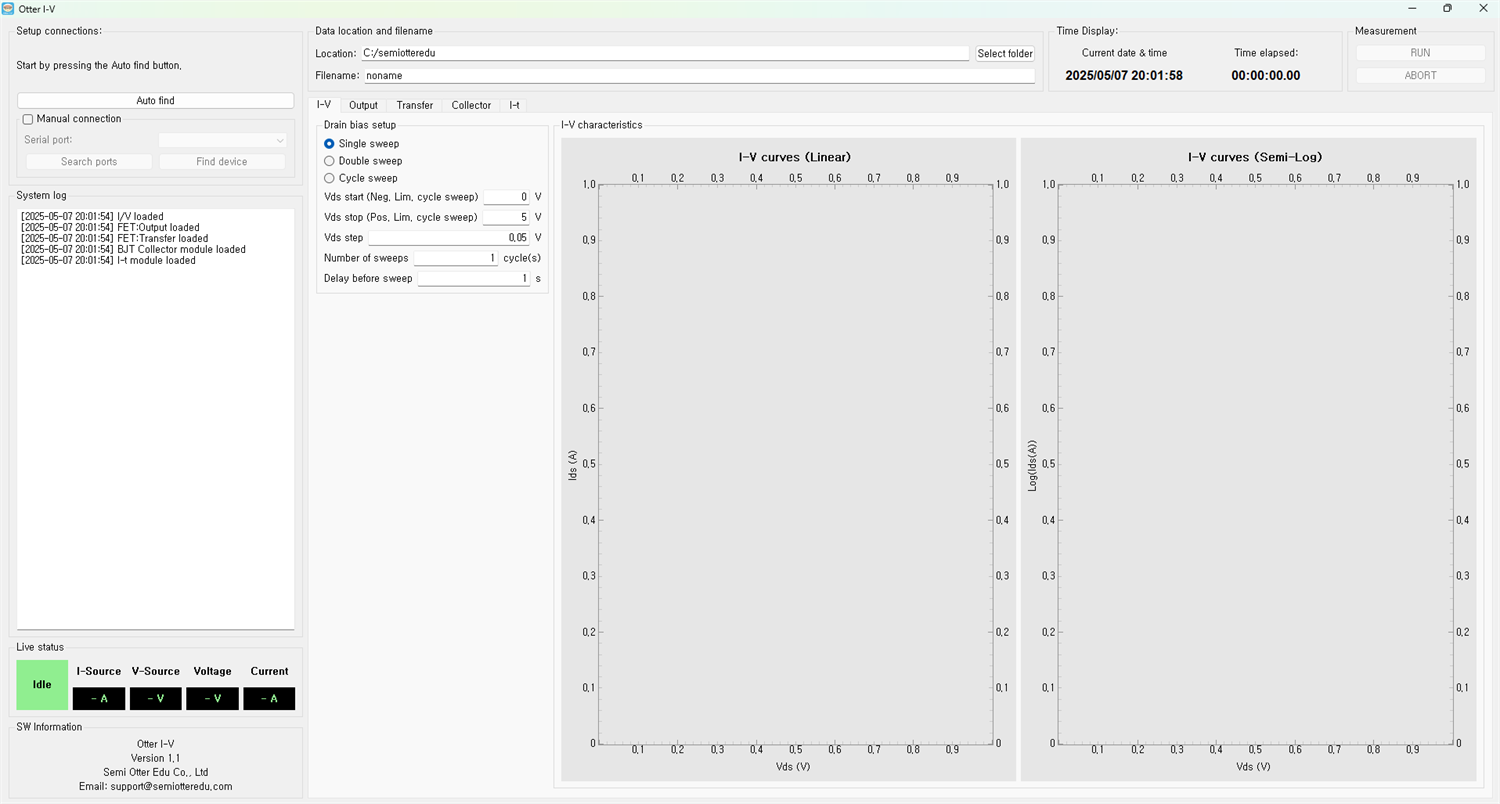

- USB — Windows 10 / 11용 전용 프로그램으로 측정하고, 결과를 csv로 저장합니다.
- Wireless — 장비가 무선 네트워크를 열고 조작 화면을 함께 내보냅니다. iPad, 안드로이드 태블릿, 노트북의 브라우저로 접속합니다.
태블릿 연결 3단계
- 장비 Wi-Fi에 연결
장비가 스스로 만드는 무선 네트워크입니다. 공유기와 인터넷 회선이 필요 없습니다. - 브라우저 주소창에 192.168.4.1
조작 화면이 장비 안에 들어 있어 설치할 것이 없습니다. - 측정 → csv · png 자동 저장
데이터와 그래프가 태블릿의 Download 폴더에 저장됩니다.
무선으로 써도 같습니다
- 컴퓨터 · 프로그램 설치 · 인터넷이 필요 없습니다.
- 100점 측정에 2.4초로 USB 연결과 같은 수준입니다.
- 화면을 닫거나 연결이 끊기면 출력이 0 V로 돌아갑니다.
- 이미 쓰고 계신 장비도 설정 프로그램을 한 번 실행하면 1분 안에 무선 기능이 추가됩니다.

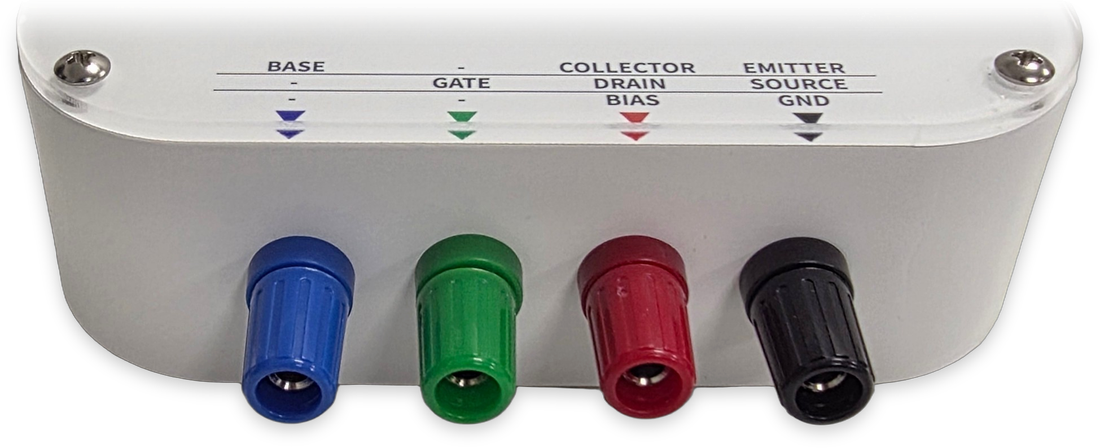

단자 구성
4 mm 바나나 잭 4개
| 파랑 | 전류 인가 0 ~ 200 µA |
|---|---|
| 초록 | 전압 인가 ±10 V |
| 빨강 | 전압 인가 ±10 V |
| 검정 | 전류 측정 |
제품 사양
| 전압 인가 | ±10 V (드레인 · 컬렉터, 게이트) |
|---|---|
| 전류 인가 | 0 ~ 200 µA (BJT 베이스) |
| 전류 측정 | ±8 mA, 측정 한계 약 100 nA |
| 측정 루틴 | 8종 — I-V, FET Transfer, FET Output, BJT Collector, I-t, Retention, Endurance, P-D |
| 연결 | USB-C, Wi-Fi (태블릿 브라우저) |
| 전원 · 단자 | USB 버스 전원 (별도 어댑터 불필요), 4 mm 바나나 잭 4개 |
| 소프트웨어 | 전용 프로그램 (Windows 10 / 11) · 태블릿 브라우저 화면 (설치 불필요) |
| 데이터 | PC: csv / 태블릿: csv와 그래프 png. 측정이 끝나면 자동 저장 |
